Kolbendichtung mit O-Ringen auslegen

Was eine Kolbendichtung leistet

Eine Kolbendichtung trennt zwei Druckräume in einem Zylinder voneinander. Sie verhindert, dass Fluid oder Gas am Kolben vorbei von der Druck- auf die Gegenseite strömt. So bleibt der Druck dort, wo er wirken soll, und die Bewegung des Kolbens bleibt kontrollierbar. Kolbendichtungen sind damit ein zentrales Element in hydraulischen und pneumatischen Systemen.

Mit einem O-Ring lässt sich diese Aufgabe einfach und robust lösen. Der O-Ring sitzt in einer Nut und dichtet durch radiale Verpressung gegen die gegenüberliegende Fläche ab. Er kommt ohne Vorzugsrichtung aus und hält den Druck in beide Richtungen. Wo Sie die Nut platzieren, entscheidet darüber, ob der O-Ring nach außen oder nach innen abdichtet.

Mehr zum grundsätzlichen Einsatzspektrum von O-Ringen finden Sie unter O-Ring Anwendungen.

Radiale Verpressung: so dichtet der O-Ring ab

Der O-Ring wird im Einbau leicht zusammengedrückt. Diese Vorpressung erzeugt eine erste Flächenpressung an Nutgrund und Gegenfläche. Sobald Systemdruck anliegt, schiebt dieser den O-Ring an die druckabgewandte Nutflanke und verstärkt die Anpressung zusätzlich. Der O-Ring dichtet also stärker, je höher der Druck wird. Dieses Prinzip nennt man Selbstverstärkung.

Damit die Dichtung zuverlässig arbeitet, müssen Verpressung und Spalt zur Gegenfläche im richtigen Verhältnis stehen. Zu wenig Verpressung führt zu Leckage, zu viel Verpressung erhöht Reibung und Verschleiß. Die Grundlagen zur Nut und ihren Maßen erklären wir unter O-Ring Nuten.

Nut im Kolben oder außendichtend: die zwei Anordnungen

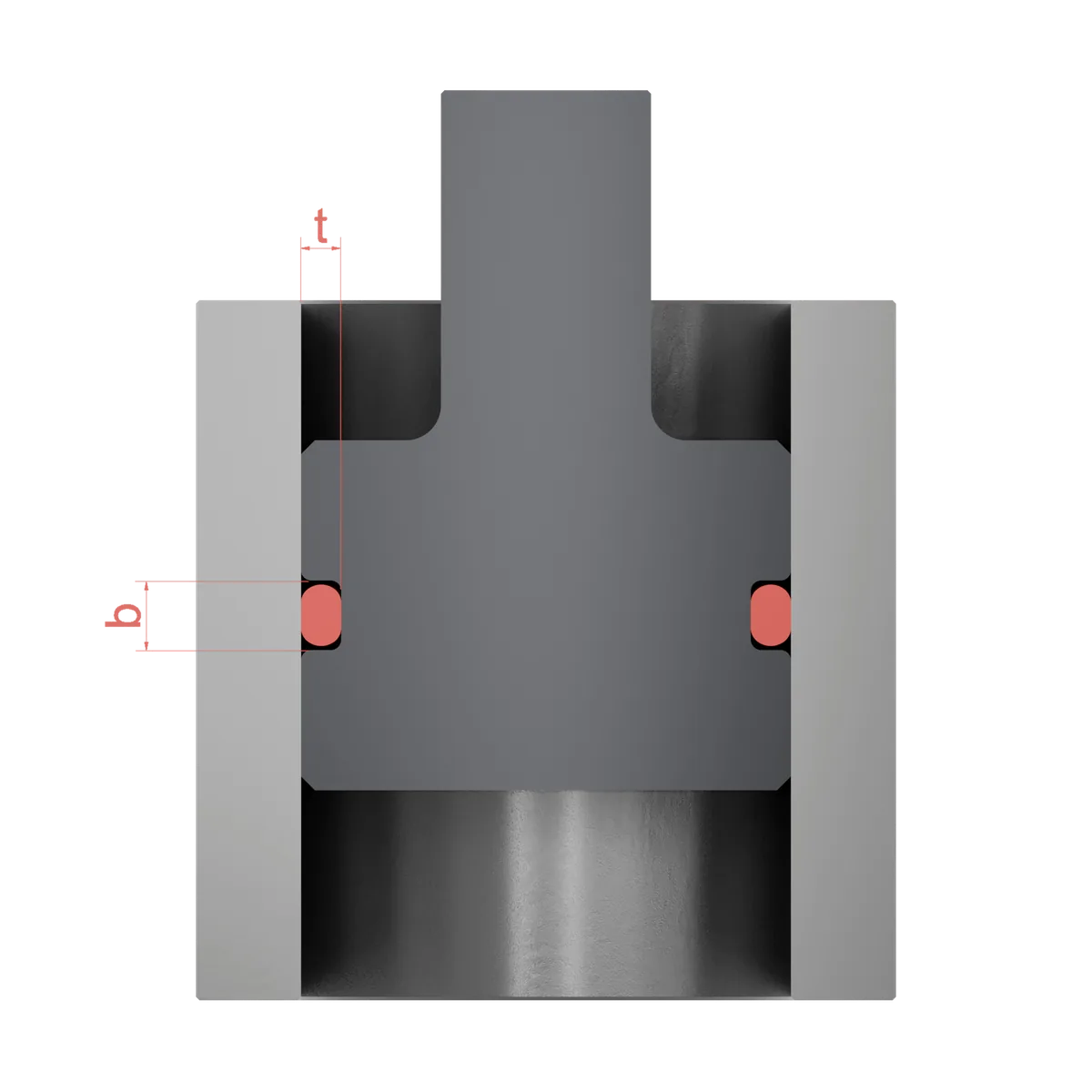

Bei einer Kolbendichtung sitzt die Nut üblicherweise im beweglichen Innenteil, also im Kolben. Der O-Ring dichtet dann nach außen gegen die Zylinderbohrung ab. Diese Anordnung nennt man außendichtend.

Die Gegenvariante ist die innendichtende Anordnung. Hier liegt die Nut in der Bohrung, und der O-Ring dichtet nach innen gegen eine durchlaufende Stange ab. Das ist der typische Fall einer Stangendichtung.

Für die Kolbendichtung gilt: Maßgeblich ist der Nutgrunddurchmesser am Kolben und der Durchmesser der Zylinderbohrung. Aus beiden ergeben sich Verpressung und Dehnung des O-Rings.

Statisch oder dynamisch: der entscheidende Unterschied

Ob ein O-Ring als Kolbendichtung geeignet ist, hängt stark davon ab, ob die Dichtstelle ruht oder sich bewegt.

Statische Abdichtung: Die Dichtflächen bewegen sich im Betrieb nicht gegeneinander. Hier ist der O-Ring die einfache und bewährte Lösung. Verschleiß spielt kaum eine Rolle, die Auslegung folgt den Standardwerten für die Verpressung.

Dynamische Abdichtung: Der Kolben bewegt sich axial, der O-Ring gleitet an der Zylinderwand. Jetzt zählen Reibung, Gleitgeschwindigkeit, Oberflächengüte und Verschleiß. O-Ringe eignen sich für langsame und kurze Hubbewegungen sowie für mäßige Drücke. Bei hohen Geschwindigkeiten, langen Hüben oder hohen Drücken kommen meist profilierte Dichtungen oder Stützringe zum Einsatz, oft in Kombination mit dem O-Ring als Vorspannelement.

Werkstoffe für Kolbendichtungen

Der Werkstoff entscheidet darüber, welches Medium, welche Temperatur und welche Belastung die Dichtung verträgt. Für O-Ringe als Kolbendichtung sind vor allem zwei Elastomere relevant.

NBR (Nitrilkautschuk): der Standard für Hydraulik und allgemeine Anwendungen mit Mineralölen und Fetten. Gute Abriebfestigkeit zu günstigem Preis. Details unter NBR O-Ringe.

FKM (Fluorkautschuk): die Wahl bei höheren Temperaturen und aggressiveren Medien. FKM75S deckt einen Bereich von −25/+200 °C ab, die Extremtype FKMEX40 reicht von −40/+225 °C. Mehr dazu unter FKM O-Ringe.

Für sehr breite chemische Beständigkeit oder Temperaturen bis +330 °C bietet die ECOLAST FFKM-Familie passende Mischungen. Den richtigen Werkstoff wählen Sie nach Medium, Temperatur und Druck aus.

Nut richtig auslegen

Die Nut bestimmt, ob die Dichtung funktioniert. Drei Maße sind dafür ausschlaggebend:

Verpressung: Sie sorgt für die Dichtkraft. Zu gering bedeutet Leckage, zu hoch bedeutet Reibung und vorzeitigen Verschleiß. Bei statischen Anwendungen liegt sie höher als bei dynamischen.

Nutfüllung: Der O-Ring darf die Nut nicht vollständig ausfüllen. Das Elastomer dehnt sich bei Erwärmung aus und braucht Platz, sonst quetscht es heraus.

Spalt zur Gegenfläche: Der radiale Spalt zwischen Kolben und Bohrung muss klein genug sein, damit der O-Ring bei Druck nicht in den Spalt gedrückt wird. Bei höheren Drücken verhindern Stützringe diese Spaltextrusion.

Die konkreten Maße für Ihre Abmessung berechnen Sie mit unserem Werkzeug zur O-Ring Nutberechnung. Den allgemeinen Aufbau der Nut erklärt die Seite O-Ring Nuten.

Montage ohne Schaden

Viele Ausfälle entstehen nicht im Betrieb, sondern beim Einbau. Mit wenigen Punkten vermeiden Sie die häufigsten Fehler:

• Saubere und gratfreie Flächen: Nutgrund und Bohrung müssen frei von Spänen, Schmutz und scharfen Kanten sein.
• Einführfasen anbringen: Scharfe Kanten an der Zylinderbohrung schneiden in den O-Ring. Eine Fase schützt die Dichtung beim Einschieben.
• Schmiermittel verwenden: Ein verträgliches Gleitmittel erleichtert die Montage und verhindert Anrisse. Es muss zum Werkstoff und zum Medium passen.
• Nicht überdehnen: Den O-Ring beim Aufziehen nicht über die Dehngrenze beanspruchen und nicht verdrehen.
• Behutsam in Betrieb nehmen: Das System zunächst langsam belasten, um Sitz und Dichtheit zu prüfen.

Wo Kolbendichtungen mit O-Ringen arbeiten

O-Ringe als Kolbendichtung finden sich in vielen Branchen, vom Hydraulikzylinder bis zum Präzisionsgerät.
